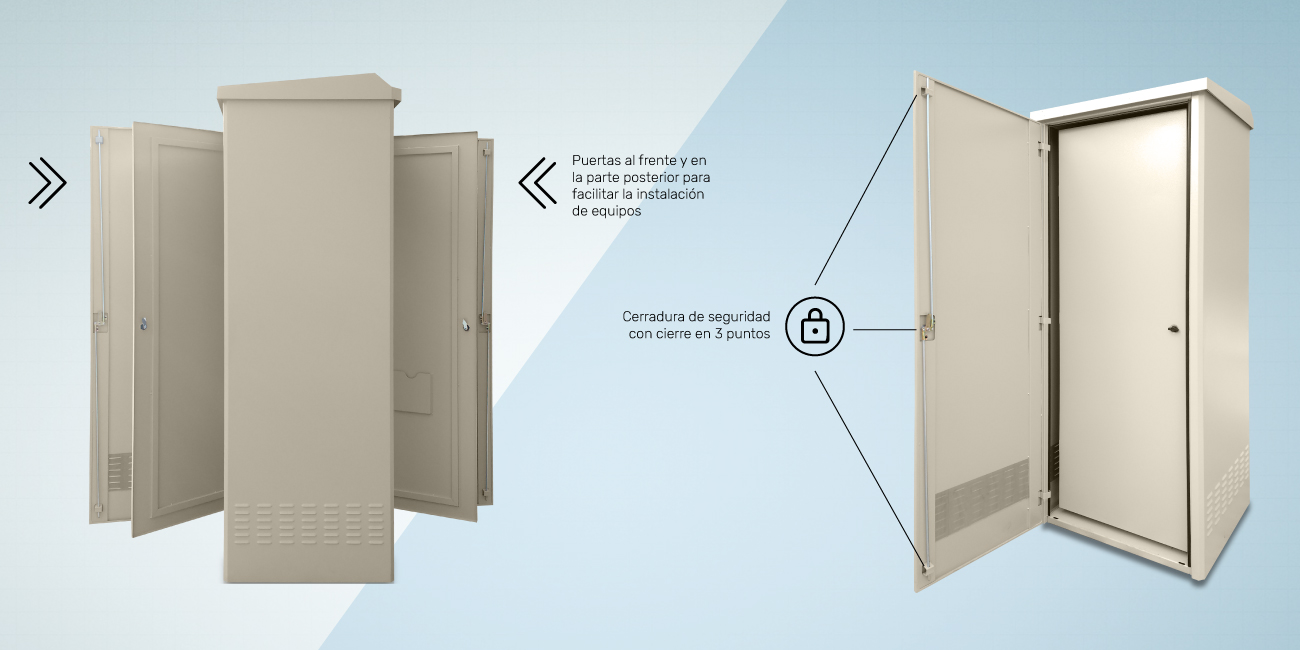

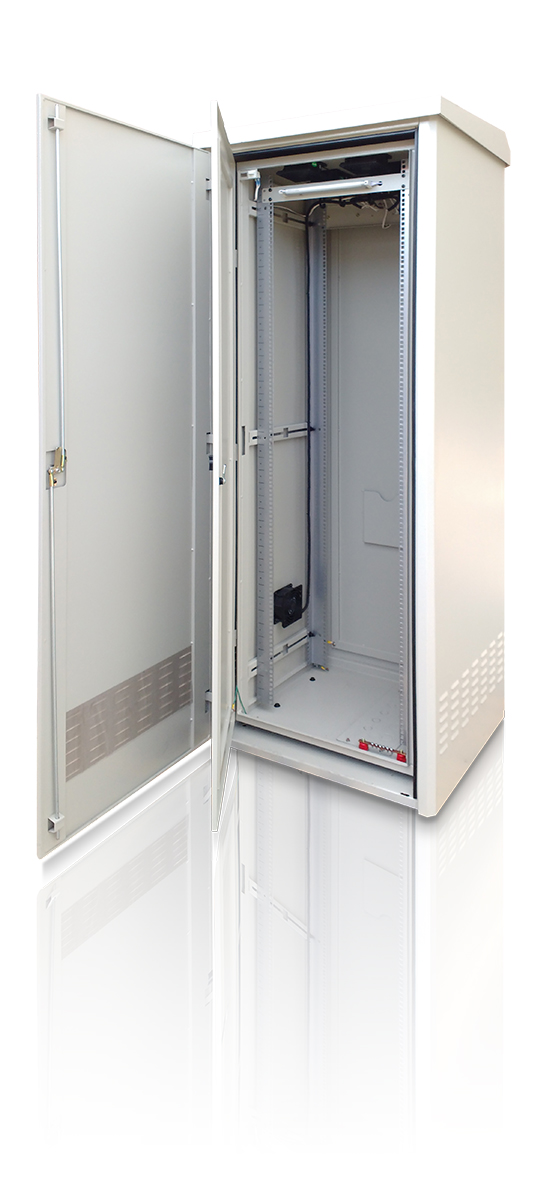

Gabinete de Exteriores para Intemperie con Grado de Protección NEMA 4 • Altura útil: 41U
Referencia: GE-2359

Diseñado para múltiples aplicaciones de montajes en intemperie para proteger:

• Equipos de Telecomunicaciones
• Servidores y ordenadores
• Sistemas de Telefonía celular y CCTV

• Seguridad y videovigilancia o cualquier otra aplicación que requiera protección adicional y esté alojada en el gabinete.

MATERIALES Y ACABADOS DE ALTA RESISTENCIA

Al estar fabricado en Acero Galvanizado es un gabinete de muy alta resistencia ideal para ambientes industriales e intemperie. En su interior está dispuesto el gabinete de montaje el cual protege los equipos de elementos externos como agua, partículas gruesas, polvo, insectos y fibras, así como amenazas externas como el vandalismo.
El envolvente externo también está elaborado en acero Galvanizado y cuenta con puerta frontal y posterior que facilitan las labores de instalación y mantenimiento, cada puerta cuenta con cerradura de seguridad de 3 puntos y empaque en poliuretano con alma de acero, que brindan un cierre preciso que evita el ingreso de agua y otros elementos al interior.

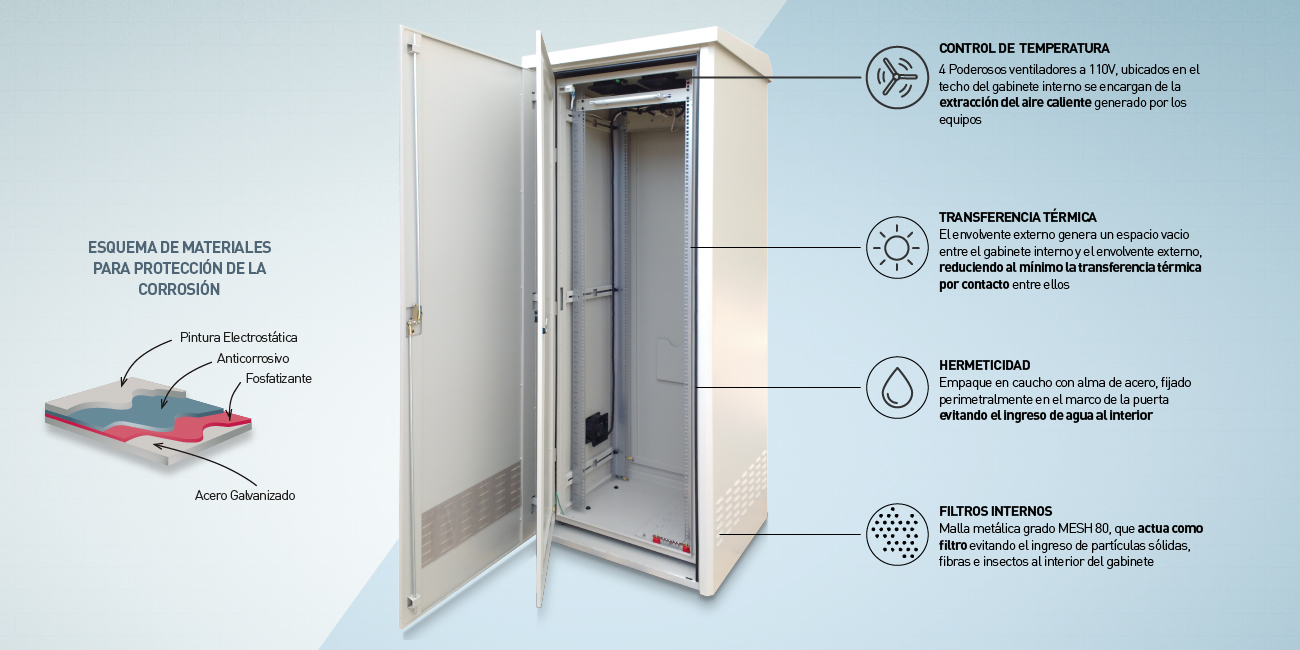

CONTROL DEL CALOR

El gabinete para exteriores ha sido diseñado para soportar ambientes térmicos de bajas y altas temperaturas, para esta última condición el envolvente externo está separado del gabinete interno, para evitar la transferencia térmica del calor. El control del calor interno generado por los equipos se hace por medio de 2 ventiladores de acción Push que impulsan el calor hacia arriba, en el techo de la unidad se encuentran 4 ventiladores de acción Pull, que extraen rápidamente el calor generado por los equipos.

DESCARGAR FICHA TÉCNICA

CARACTERÍSTICAS DESTACADAS

EXCELENTE PROTECCIÓN PARA EQUIPOS DE TELECOMUNICACIONES

Baja Transferencia Térmica |  Resistente a condiciones Climáticas Exigentes |  Seguridad

MÚLTIPLES ACCESOS PARA FACILITAR LA INSTALACIÓN DE EQUIPOS

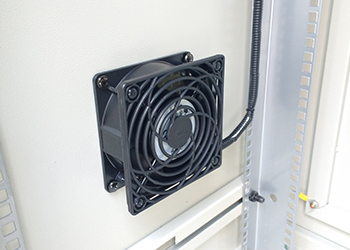

Control de Temperatura

2 Ventiladores de acción Pull ubicados en la parte inferior del gabinete que impulsan el calor hacia arriba en donde 4 ventiladores de acción Push ubicados en el techo realizan la extracción del aire caliente. Los ventiladores son controlados por un termostato mecanico que se acciona al momento de alcanzar la temperatura establecida en él, además de brindar mayor vida útil de los ventiladores.

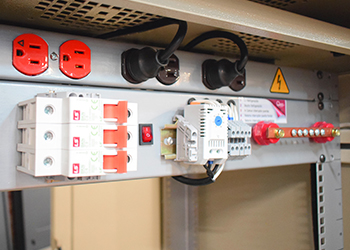

Protección Eléctrica

Panel eléctrico en que se hayan dispuestos, breakers, termostato, testigo luminoso de encendido,barraje de 6 puntos dispuesto sobre aisladores tipo manzana y borneras dispuestas sobre riel DIN. Este panel permite la protección eléctrica de ventiladores e iluminación además de brindar 4 tomacorrientes eléctricos.

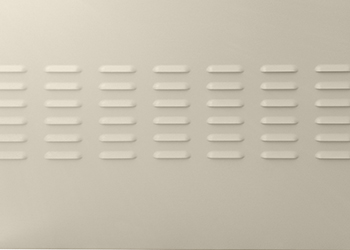

Ingreso de aire

Sobre los laterales del gabinete en su parte inferior se está dispuesto un sistema de ventilas que permiten el ingreso de aire al interior. Estas ventilas cuentan en su interior con malla metálica grado MESH 80, que actua como filtro para eviar el ingreso de partículas, polvo e insectos al gabinete interno.

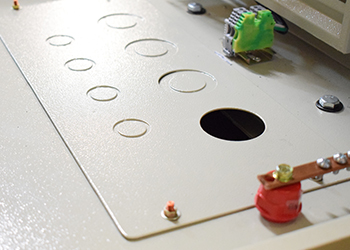

Acceso de Cables

Tapa con múltiples accesos para cables la cual puede ser removida para permitie el ingreso de altos volúmenes de cables desde la parte inferior del gabinete.

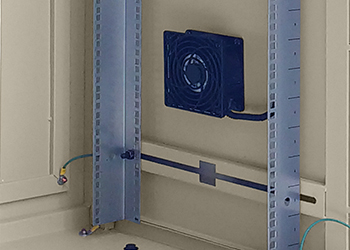

Parales de Montaje

4 Parales elaborados en acero galvanizado calibre 14 con capacidad de carga de hasta de 997 Kg, marcados bajo el estandar EIA / ECA-310-E para instalación de equipos por medio de tuerca tipo Push.

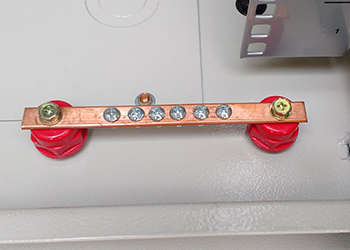

Recepción de Cargas Eléctricas

2 Barrajes en cobre de 1/8" x 1/2" para seis conexiones con capacidad nominal de 85 amperios puestos sobre aisladores tipo manzana, uno de ellos ubicado en el panel de control y otro en la parte inferior del gabinete

COMPONENTES DEL PRODUCTO

Envolvente externo en acero Galvanizado Calibre 16 x 1

Gabinete Interno en acero Galvanizado Calibre 18 x 1

Parales de 41U de alta resistencia x 4

Cerradura de seguridad con cierre en tres puntos x 2

Cierres puertas internas x 2

Portaplanos x 1

Tapa removible con perforaciones para paso de cables x 1

Ventiladores de acción Pull AC de 110V x 4

Ventiladores de acción Push AC de 110V x 2

Termostato mecánico x 1

Breakes de 16A x 3

Lámpara LED con sistema de encendido a la apertura

Master Ground de 6 puntos x 2 ( Uno en panel eléctrico y Uno en Piso )

Cable Equipotencial x 2 ( Uno por Puerta interna )

Salidas eléctricas ( 2 Polo Aislado + 2 Polo Aislado a Tierra )

Interruptor de encendido dispuesto en el panel eléctrico

Llaves para Puertas x 2 ( 1 por Puerta )

Tuercas Push para Rack interno x 32

Tornillos 12-24 para Tuerca tipo Push x 32

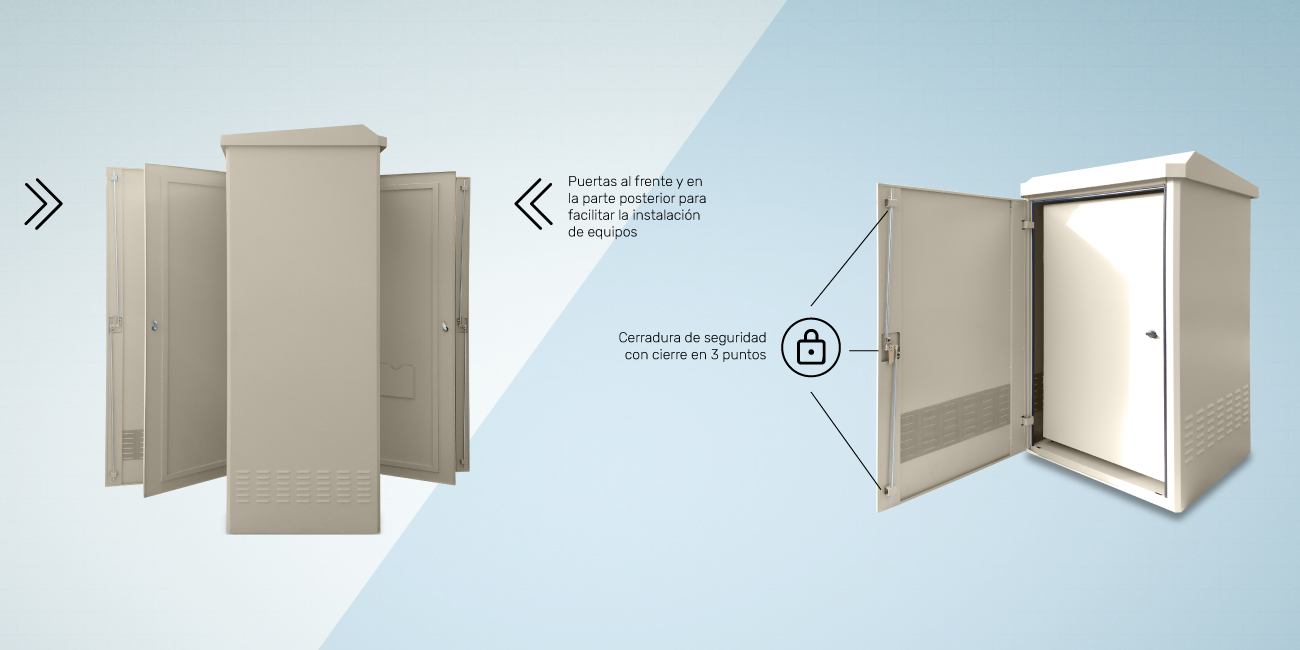

Gabinete de Exteriores para Intemperie con Grado de Protección NEMA 4 • Altura útil: 23U
Referencia: GE-2358

Diseñado para múltiples aplicaciones de montajes en intemperie para proteger:

• Equipos de Telecomunicaciones
• Servidores y ordenadores
• Sistemas de Telefonía celular y CCTV

• Seguridad y videovigilancia o cualquier otra aplicación que requiera protección adicional y esté alojada en el gabinete.

MATERIALES Y ACABADOS DE ALTA RESISTENCIA

Al estar fabricado en Acero Galvanizado es un gabinete de muy alta resistencia ideal para ambientes industriales e intemperie. En su interior está dispuesto el gabinete de montaje el cual protege los equipos de elementos externos como agua, partículas gruesas, polvo, insectos y fibras, así como amenazas externas como el vandalismo.
El envolvente externo también está elaborado en acero Galvanizado y cuenta con puerta frontal y posterior que facilitan las labores de instalación y mantenimiento, cada puerta cuenta con cerradura de seguridad de 3 puntos y empaque en poliuretano con alma de acero, que brindan un cierre preciso que evita el ingreso de agua y otros elementos al interior.

CONTROL DEL CALOR

El gabinete para exteriores ha sido diseñado para soportar ambientes térmicos de bajas y altas temperaturas, para esta última condición el envolvente externo está separado del gabinete interno, para evitar la transferencia térmica del calor. El control del calor interno generado por los equipos se hace por medio de 2 ventiladores de acción Push que impulsan el calor hacia arriba, en el techo de la unidad se encuentran 4 ventiladores de acción Pull, que extraen rápidamente el calor generado por los equipos.

DESCARGAR FICHA TÉCNICA

CARACTERÍSTICAS DESTACADAS

EXCELENTE PROTECCIÓN PARA EQUIPOS DE TELECOMUNICACIONES

Baja Transferencia Térmica |  Resistente a condiciones Climáticas Exigentes |  Seguridad

MÚLTIPLES ACCESOS PARA FACILITAR LA INSTALACIÓN DE EQUIPOS

Control de Temperatura

2 Ventiladores de acción Pull ubicados en la parte inferior del gabinete que impulsan el calor hacia arriba en donde 4 ventiladores de acción Push ubicados en el techo realizan la extracción del aire caliente. Los ventiladores son controlados por un termostato mecanico que se acciona al momento de alcanzar la temperatura establecida en él, además de brindar mayor vida útil de los ventiladores.

Protección Eléctrica

Panel eléctrico en que se hayan dispuestos, breakers, termostato, testigo luminoso de encendido,barraje de 6 puntos dispuesto sobre aisladores tipo manzana y borneras dispuestas sobre riel DIN. Este panel permite la protección eléctrica de ventiladores e iluminación además de brindar 4 tomacorrientes eléctricos.

Ingreso de aire

Sobre los laterales del gabinete en su parte inferior se está dispuesto un sistema de ventilas que permiten el ingreso de aire al interior. Estas ventilas cuentan en su interior con malla metálica grado MESH 80, que actua como filtro para eviar el ingreso de partículas, polvo e insectos al gabinete interno.

Acceso de Cables

Tapa con múltiples accesos para cables la cual puede ser removida para permitie el ingreso de altos volúmenes de cables desde la parte inferior del gabinete.

Parales de Montaje

4 Parales elaborados en acero galvanizado calibre 14 con capacidad de carga de hasta de 997 Kg, marcados bajo el estandar EIA / ECA-310-E para instalación de equipos por medio de tuerca tipo Push.

Recepción de Cargas Eléctricas

2 Barrajes en cobre de 1/8" x 1/2" para seis conexiones con capacidad nominal de 85 amperios puestos sobre aisladores tipo manzana, uno de ellos ubicado en el panel de control y otro en la parte inferior del gabinete

COMPONENTES DEL PRODUCTO

Envolvente externo en acero Galvanizado Calibre 16 x 1

Gabinete Interno en acero Galvanizado Calibre 18 x 1

Parales de 41U de alta resistencia x 4

Cerradura de seguridad con cierre en tres puntos x 2

Cierres puertas internas x 2

Portaplanos x 1

Tapa removible con perforaciones para paso de cables x 1

Ventiladores de acción Pull AC de 110V x 4

Ventiladores de acción Push AC de 110V x 2

Termostato mecánico x 1

Breakes de 16A x 3

Lámpara LED con sistema de encendido a la apertura

Master Ground de 6 puntos x 2 ( Uno en panel eléctrico y Uno en Piso )

Cable Equipotencial x 2 ( Uno por Puerta interna )

Salidas eléctricas ( 2 Polo Aislado + 2 Polo Aislado a Tierra )

Interruptor de encendido dispuesto en el panel eléctrico

Llaves para Puertas x 2 ( 1 por Puerta )

Tuercas Push para Rack interno x 16

Tornillos 12-24 para Tuerca tipo Push x 16

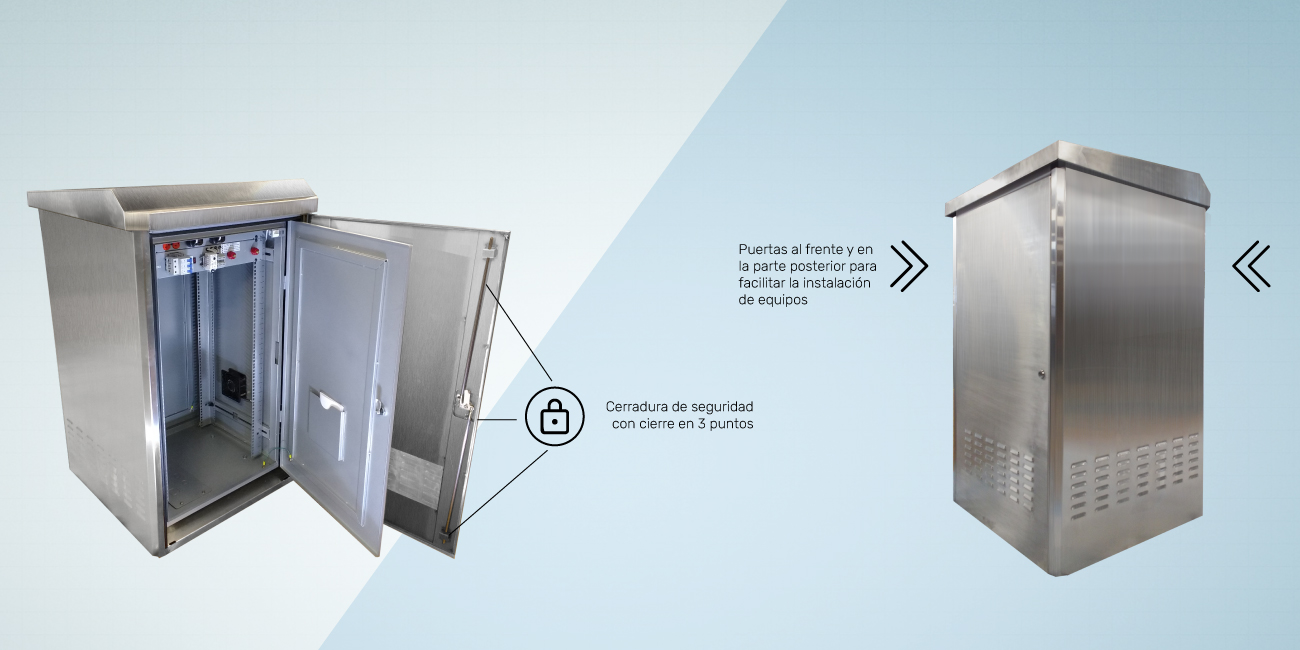

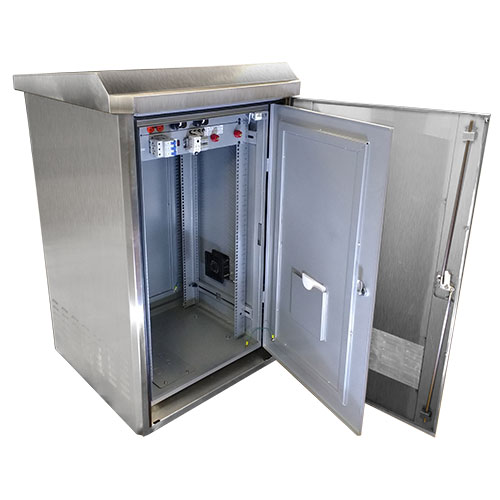

Gabinete de Exteriores para Intemperie y ambientes industriales con Grado de Protección NEMA 4X • Altura útil: 23U
Referencia: GE-2360

Diseñado para múltiples aplicaciones de montajes en intemperie para proteger:

• Equipos de Telecomunicaciones
• Servidores y ordenadores
• Sistemas de Telefonía celular y CCTV

• Seguridad y videovigilancia o cualquier otra aplicación que requiera protección adicional y esté alojada en el gabinete.

MATERIALES Y ACABADOS DE ALTA RESISTENCIA

El gabinete interno está fabricado en Acero Galvanizado calibre 16  su envolvente externo en acero inoxidable, brindando en conjunto una alta resistencia en ambientes industriales e intemperie. En su interior está dispuesto el gabinete de montaje el cual protege los equipos de elementos externos como agua, partículas gruesas, polvo, insectos y fibras, así como amenazas externas como el vandalismo.
El envolvente externo también elaborado en acero Inoxidable cuenta con puerta frontal y posterior que facilitan las labores de instalación y mantenimiento, cada puerta cuenta con cerradura de seguridad de 3 puntos y empaque en poliuretano con alma de acero, que brindan un cierre preciso que evita el ingreso de agua y otros elementos al interior.

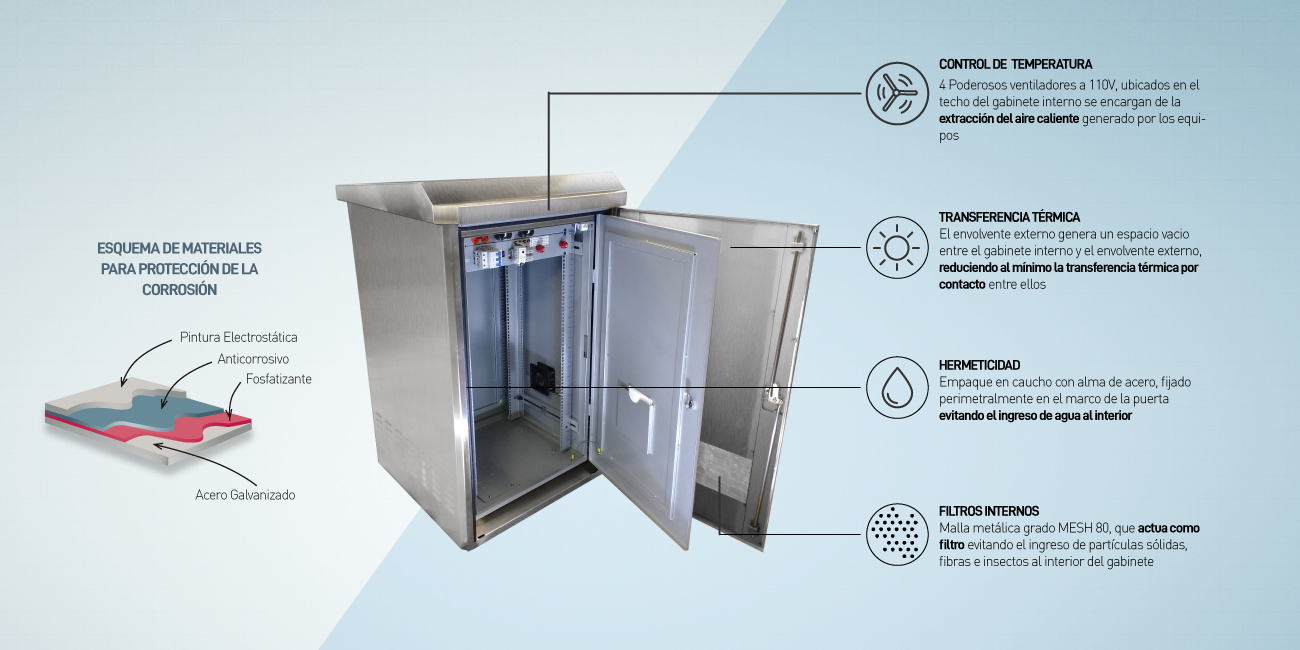

CONTROL DEL CALOR

El gabinete para exteriores ha sido diseñado para soportar ambientes térmicos de bajas y altas temperaturas, para esta última condición el envolvente externo está separado del gabinete interno, para evitar la transferencia térmica del calor. El control del calor interno generado por los equipos se hace por medio de 2 ventiladores de acción Push que impulsan el calor hacia arriba, en el techo de la unidad se encuentran 4 ventiladores de acción Pull, que extraen rápidamente el calor generado por los equipos.

DESCARGAR FICHA TÉCNICA

CARACTERÍSTICAS DESTACADAS

EXCELENTE PROTECCIÓN PARA EQUIPOS DE TELECOMUNICACIONES

Baja Transferencia Térmica |  Resistente a condiciones Climáticas Exigentes |  Seguridad

MÚLTIPLES ACCESOS PARA FACILITAR LA INSTALACIÓN DE EQUIPOS

Control de Temperatura

2 Ventiladores de acción Pull ubicados en la parte inferior del gabinete que impulsan el calor hacia arriba en donde 4 ventiladores de acción Push ubicados en el techo realizan la extracción del aire caliente. Los ventiladores son controlados por un termostato mecanico que se acciona al momento de alcanzar la temperatura establecida en él, además de brindar mayor vida útil de los ventiladores.

Protección Eléctrica

Panel eléctrico en que se hayan dispuestos, breakers, termostato, testigo luminoso de encendido,barraje de 6 puntos dispuesto sobre aisladores tipo manzana y borneras dispuestas sobre riel DIN. Este panel permite la protección eléctrica de ventiladores e iluminación además de brindar 4 tomacorrientes eléctricos.

Ingreso de aire

Sobre los laterales del gabinete en su parte inferior se está dispuesto un sistema de ventilas que permiten el ingreso de aire al interior. Estas ventilas cuentan en su interior con malla metálica grado MESH 80, que actua como filtro para eviar el ingreso de partículas, polvo e insectos al gabinete interno.

Acceso de Cables

Tapa con múltiples accesos para cables la cual puede ser removida para permitie el ingreso de altos volúmenes de cables desde la parte inferior del gabinete.

Parales de Montaje

4 Parales elaborados en acero galvanizado calibre 14 con capacidad de carga de hasta de 997 Kg, marcados bajo el estandar EIA / ECA-310-E para instalación de equipos por medio de tuerca tipo Push.

Recepción de Cargas Eléctricas

2 Barrajes en cobre de 1/8" x 1/2" para seis conexiones con capacidad nominal de 85 amperios puestos sobre aisladores tipo manzana, uno de ellos ubicado en el panel de control y otro en la parte inferior del gabinete

COMPONENTES DEL PRODUCTO

Envolvente externo en acero INOXIDABLE Calibre 16 x 1

Gabinete Interno en acero Galvanizado Calibre 18 x 1

Parales de 41U de alta resistencia x 4

Cerradura de seguridad con cierre en tres puntos x 2

Cierres puertas internas x 2

Portaplanos x 1

Tapa removible con perforaciones para paso de cables x 1

Ventiladores de acción Pull AC de 110V x 4

Ventiladores de acción Push AC de 110V x 2

Termostato mecánico x 1

Breakes de 16A x 3

Lámpara LED con sistema de encendido a la apertura

Master Ground de 6 puntos x 2 ( Uno en panel eléctrico y Uno en Piso )

Cable Equipotencial x 2 ( Uno por Puerta interna )

Salidas eléctricas ( 2 Polo Aislado + 2 Polo Aislado a Tierra )

Interruptor de encendido dispuesto en el panel eléctrico

Llaves para Puertas x 2 ( 1 por Puerta )

Tuercas Push para Rack interno x 16

Tornillos 12-24 para Tuerca tipo Push x 16

Gabinete de Exteriores para Intemperie con Grado de Protección NEMA 4 • Altura útil: 11U | Montaje a Poste / Pared
Referencia: CE-2720

Diseñado para múltiples aplicaciones de montajes en intemperie para proteger:

• Equipos de Telecomunicaciones
• Sistemas de Telefonía celular y CCTV

• Seguridad y videovigilancia o cualquier otra aplicación que requiera protección adicional y esté alojada en el gabinete.

MATERIALES Y ACABADOS DE ALTA RESISTENCIA

Al estar fabricado en Acero Galvanizado es un gabinete de muy alta resistencia ideal para ambientes industriales e intemperie. En su interior los ventiladores cuentan con filtros que protegen los equipos de elementos externos como agua, partículas gruesas, polvo, insectos y fibras.
La puerta cuenta con cerradura que restringe el acceso de personal no autorizado. Para  garantizar su hermeticidad la puerta cuenta con un empaque en poliuretano con alma de acero, que brinda un cierre preciso evitando el ingreso de agua y otros elementos al interior.

CONTROL DEL CALOR

El gabinete para exteriores ha sido diseñado para soportar ambientes térmicos de bajas y altas temperaturas, para esta última condición el envolvente externo está separado del gabinete interno, para evitar la transferencia térmica del calor. El control del calor interno generado por los equipos se hace por medio de 2 ventiladores de acción Push que impulsan el calor hacia arriba, en el techo de la unidad se encuentran 4 ventiladores de acción Pull, que extraen rápidamente el calor generado por los equipos.

DESCARGAR FICHA TÉCNICA

CARACTERÍSTICAS DESTACADAS

EXCELENTE PROTECCIÓN PARA EQUIPOS DE TELECOMUNICACIONES

Eficiente control de Temperatura  |  Resistente a condiciones Climáticas Exigentes |  Seguridad

ALTA EFICIENCIA EN CONTROL DE TEMPERATURA Y RESISTENCIA A LA ITEMPERIE

Control de Temperatura

2 Potentes Ventiladores que permiten el intercambio rápido en el interior del gabinete. Uno de ellos ubicado en la parte baja de la puerta frontal de acción Pull que impulsa aire fresco al interior. El segundo ventilador de acción Push ubicado en la parte superior de uno de sus laterales, extrae el calor generado por los equipos. Ambos ventiladores estan protegidos por una cubierta metálica en su parte externa e internamente por filtro./p>

Back Panel

Elaborado en acero galvanizado tratado con procesos desenrasantes y fosfatizantes y acabados en pintura color naranja que permite la instalación de equipos eléctricos o componentes auxiliares en la parte posterior del gabinete, sin que se llegue a afectar la integridad del gabinete.

Protección Eléctrica

Cable equipotencial de Conexión eléctrica en todas las superficies metálicas expuestas que transportan corriente actuando como protección contra descargas eléctricas residuales.

Aterrizaje de Tierras

Barra de cobre de en lámina de 1/2 x 1/8” cobre con 6 puntos de conexión con tornillos 12-24 con capacidad nominal de 85 amperios.

Sistema de montaje a poste

Robusto herraje posterior ( Bracket ) en acero A36,soldado al cuerpo del gabinete con 4 ranuras para fijación a poste por medio de cintas aceradas.

Hermeticidad

El marco de la puerta cuenta con un empaque espumado que brinda un sellado hermético evitando que agentes externos ingresen al gabinete.

COMPONENTES DEL PRODUCTO

Envolvente externo en acero Galvanizado, tratado con procesos desengrasantes y fosfatizantes, que brindan alta resistencia a al intemperie X 1.

Parales de 11U marcados bajo el estandar EIA -310-ECA x 2

Cerradura de seguridad con cierre tipo maneta x 1

Back Panel en acero galvanizado con acabados en pintura electrostática color naranja x 1

Ventilador de acción Pull AC de 110V x 1

Ventilador de acción Push AC de 110V x 1

Master Ground de 6 puntos, con capacidad nominal de 85 amperios.

Cable Equipotencial en todas las superficies expuestas que transportan corriente x 1

Llaves para Puerta x 2

Tuercas Push para Rack interno x 12

Tornillos 12-24 para Tuerca tipo Push x 12
